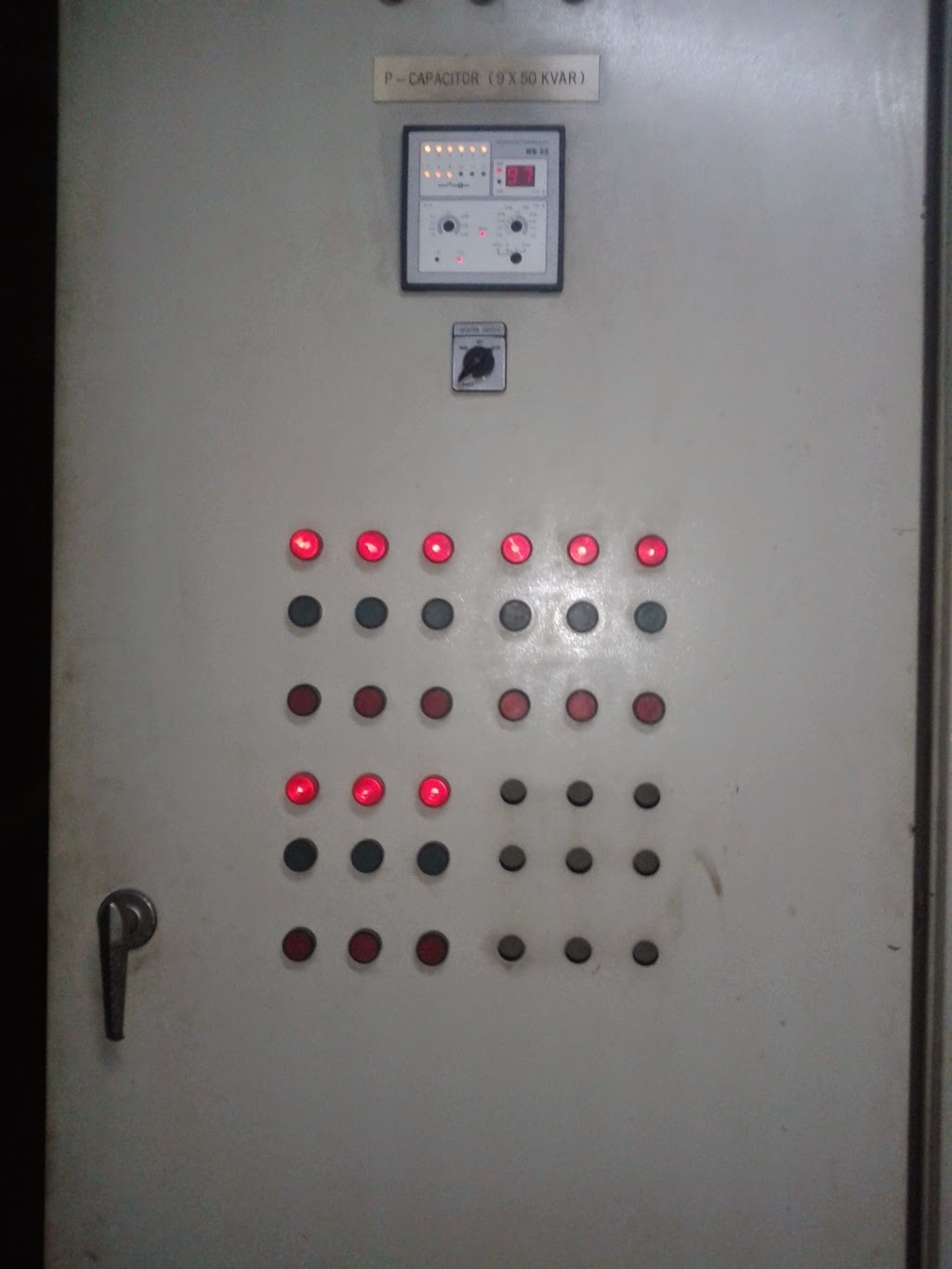

 PANEL KAPASITOR BANK

MELAYANI SERVIE DAN PEMBATAN PANEL KAPASITOR BANK



Komponen pada panel kapasitor antara lain :

1. Main switch / load Break switch
Main switch  peralatan kontrol dan isolasi jika ada pemeliharaan panel . Sedangkan untuk pengaman kabel / instalasi sudah tersedia disisi atasnya (dari) MDP.Mains switch atau lebih dikenal load break switch adalah peralatan pemutus dan penyambung yang sifatnya on load

yakni dapat diputus dan disambung dalam keadaan berbeban, berbeda dengan on-off switch model knife yang hanya dioperasikan pada saat tidak berbeban .

Untuk menentukan kapasitas yang dipakai dengan perhitungan minimal 25 % lebih besar dari perhitungan KVar terpasang dari sebagai contoh :
Jika daya kvar terpasang 400 Kvar dengan arus 600 Ampere , maka pilihan kita berdasarkan 600 A + 25 % = 757 Ampere yang dipakai size 800 Ampere.

2. Kapasitor Breaker.
Kapasitor Breaker digunkakan untuk mengamankan instalasi kabel dari breaker ke Kapasitor bank dan juga kapasitor itu sendiri. Kapasitas breaker yang digunakan sebesar 1,5 kali dari arus nominal dengan I m = 10 x Ir.

Untuk menghitung besarnya arus dapat digunakan rumus    I n = Qc / 3 . VL
Sebagai contoh : masing masing steps dari 10 steps besarnya 20 Kvar maka dengan menggunakan rumus diatas didapat besarnya arus sebesar 29 ampere , maka pemilihan kapasitas breaker sebesar 29 + 50 % = 43 A atau yang dipakai 40 Ampere.

Selain breaker dapat pula digunakan Fuse , Pemakaian Fuse ini sebenarnya lebih baik karena respon dari kondisi over current dan Short circuit lebih baik namun tidak efisien dalam pengoperasian jika dalam kondisi putus harus selalu ada penggantian fuse. Jika memakai fuse perhitungannya juga sama dengan pemakaian breaker.

3. Magnetic Contactor
Magnetic contactor diperlukan sebagai Peralatan kontrol.Beban kapasitor mempunyai arus puncak yang tinggi , lebih tinggi dari beban motor.

Untuk pemilihan magnetic contactor minimal 10 % lebih tinggi dari arus nominal ( pada AC 3 dengan beban induktif/kapasitif). Pemilihan magnetic dengan range ampere lebih tinggi akan lebih baik sehingga umur pemakaian magnetic contactor lebih lama.

4. Kapasitor Bank
Kapasitor bank adalah peralatan listrik yang mempunyai sifat kapasitif..yang akan berfungsi sebagai penyeimbang sifat induktif. Kapasitas kapasitor dari ukuran 5 KVar sampai 60 Kvar.Dari tegangan kerja 230 V sampai 525 Volt.

5. Reactive Power Regulator
Peralatan ini berfungsi untuk mengatur kerja kontaktor agar daya reaktif yang akan disupply ke jaringan/ system dapat bekerja sesuai kapasitas yang dibutuhkan.

Dengan acuan pembacaan besaran arus dan tegangan pada sisi utama Breaker maka daya reaktif yang dibutuhkan dapat terbaca dan regulator inilah yang akan mengatur kapan dan berapa daya reaktif yang diperlukan. Peralatan ini mempunyai bermacam macam steps dari 6 steps , 12 steps sampai 18 steps.

Peralatan tambahan panel kapasitor antara lain :


Push button on dan push button off yang berfungsi mengoperasikan magnetic contactor
Selektor auto – off – manual berfungsi memilih auto dari modul atau manual push button.
Exhaust fan + thermostat yang berfungsi mengatur ambein temperature dalam ruang panel kapasitor.

Karena kapasitor , kontaktor dan kabel penghantar mempunyai disipasi daya panas yang besar maka temperature ruang panel meningkat.setelah setting dari thermostat terlampaui maka exhust fan akan otomatic berhenti.
